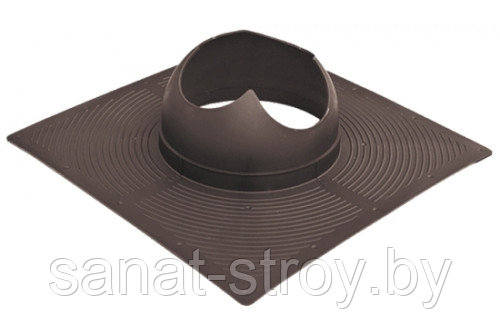

Проходной элемент Krovent Base-VT 110 Коричневый

Применяется для установки на кровлю вентиляционных выходов Pipe VT и Pipe VT 110is.

Основания Base VT  имеет квадратную форму и в зависимости от угла наклона кровли нужно выбирать нужную сторону основания, которые про маркированы буквами – A, B,C,D.

Диапазоны углов в каждом из 4-х положений вентиляции “ Base -VT” (мягкая черепица)

Положение «A» --- диапазон 10,0* … 00,0*

Положение «B» --- диапазон 22,5* … 10,0*

Положение «C» --- диапазон 45,0* … 32,5*(50)

Положение «D» --- диапазон 32,5* … 20,0*

Примечание:

Положение “А” (B,C,D) – положение, при котором риска «Трубы» совмещена с соответствующей (A,B,C или D) риской «Основания».

На пологих  или на эксплуатируемых  кровлях риску «Трубы» нужно совмещать с риской положения «А» основания. При таком положение труба перпендикулярна основанию.
